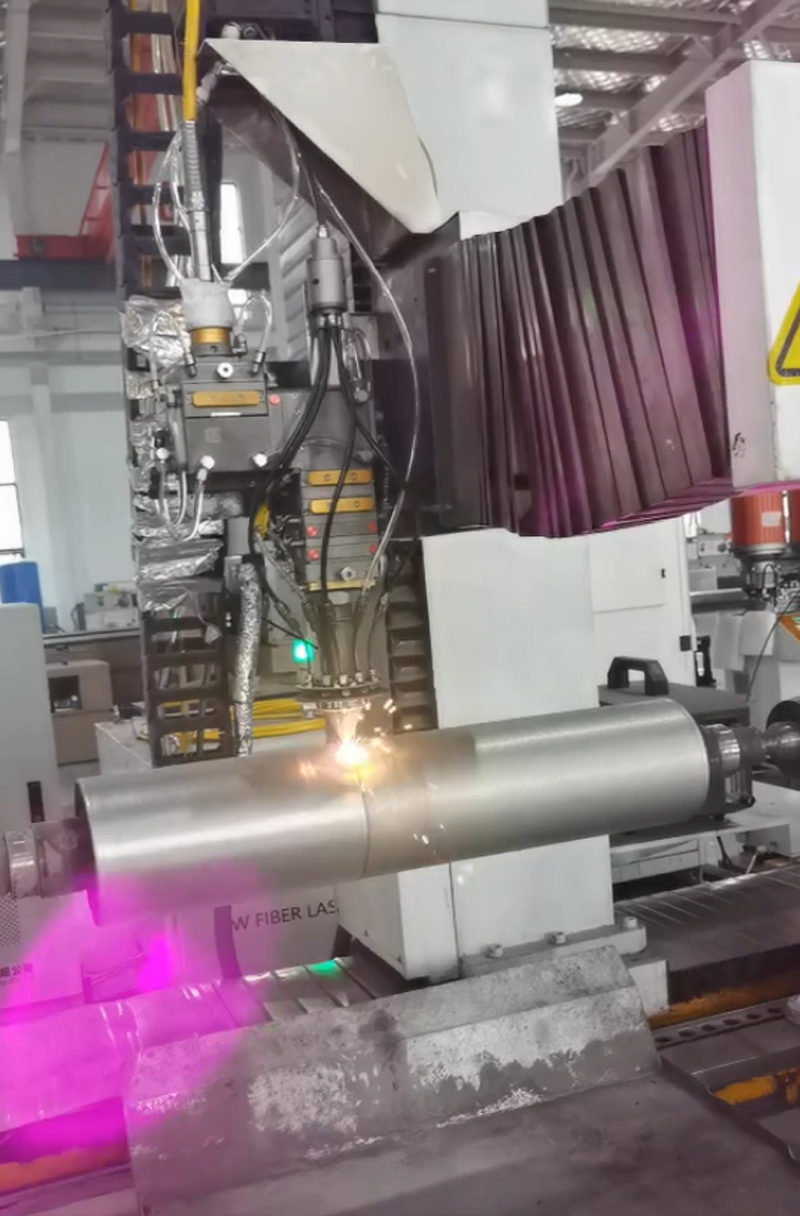

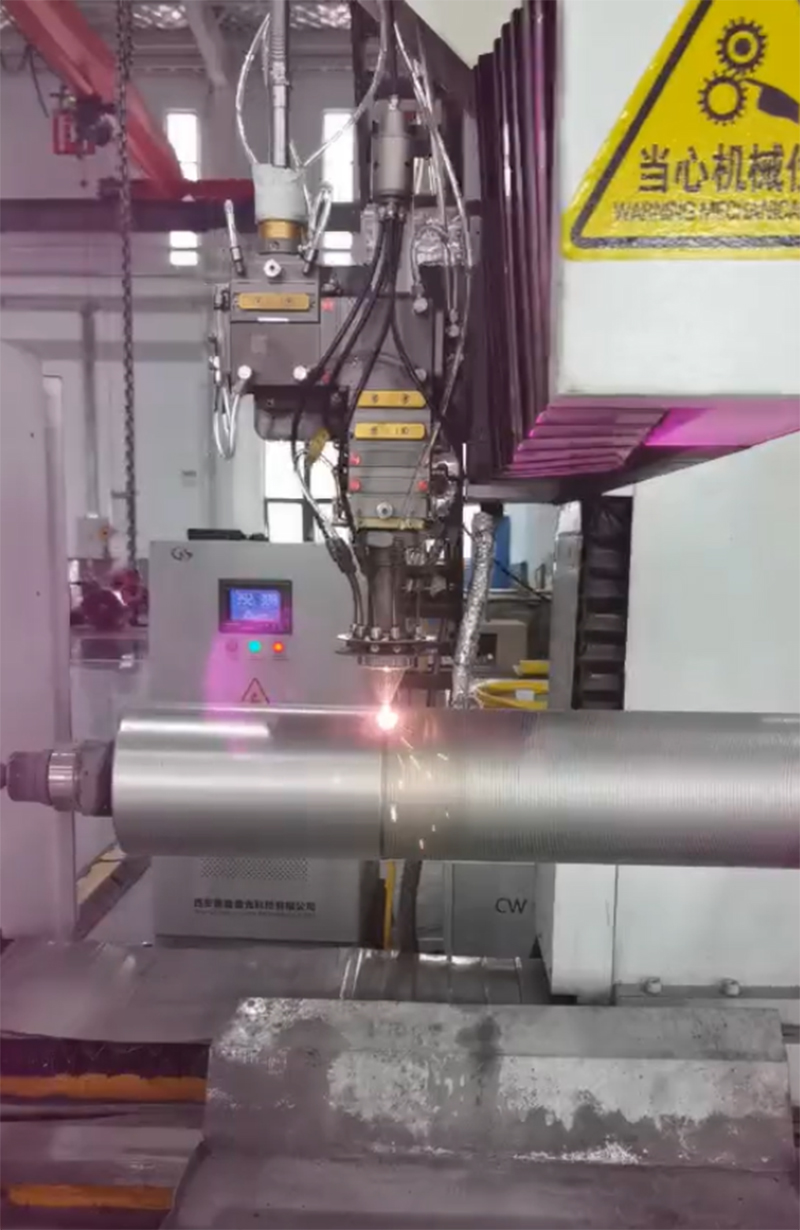

一、活套辊激光熔覆修复加工技术核心原理
激光熔覆修复是通过高能激光束将合金、陶瓷等熔覆粉末与活套辊表面基体同步熔化，在惰性气体保护下快速凝固，形成冶金结合的高性能涂层的先进工艺。其核心优势在于实现 “修复 + 强化” 双重效果：既恢复辊体尺寸精度，又通过熔覆层提升表面性能，解决传统修复中结合力弱、易脱落的痛点。
二、活套辊失效原因与修复必要性
活套辊作为冶金轧制、印刷等生产线的关键部件，失效多源于复杂工况的叠加作用：
1、冶金行业：冷轧活套辊承受机械循环载荷 + 热循环双重冲击，表面易产生氧化、裂纹、磨损甚至断辊;
2、印刷行业：辊筒长期受挤压、摩擦与油墨腐蚀，出现划伤、锈蚀，直接影响印品精度。
激光熔覆可针对性修复这些缺陷，延长使用寿命 30%-100%，修复成本仅为换新的 1/3-1/2。
三、活套辊激光熔覆修复加工核心技术优势
1、性能卓越
熔覆层硬度可达HRC56-68(碳化钨增强层最高 HRC68)，具备优异耐磨性、耐蚀性与抗疲劳性，可承受高温与交变载荷。某案例中修复辊表面光洁度达镜面级(Ra0.056)，寿命直接翻倍。
2、高精度低损伤
热影响区仅 0.1-0.2mm，稀释率 5%-10%，有效避免基体变形;涂层厚度可控(0.1-4mm)，尺寸精度达 0.01mm 以内，无需大量后续加工。
3、高效环保
超高速熔覆线速度可达 100m/min，效率是传统工艺的 3-4 倍，且全程无电镀污染，替代镀铬工艺实现环保升级。
3、适配性广
支持铁基、镍基、陶瓷等多种粉末，可修复铸铁、钢、不锈钢等材质活套辊，兼顾新旧辊件强化与局部损伤修复。
