通量科技（南通）有限公司裂隙灯显微镜检定校准装置配置及产品介绍：

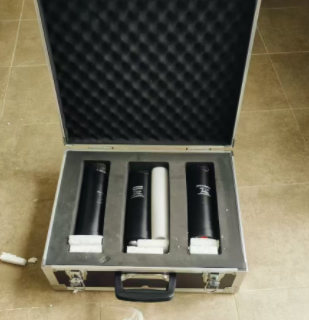

产品配置

1、测微目镜望远镜：测量范围：6mm；最大允许误差：0.01mm。

2、裂隙灯显微镜放大倍率校准装置：测量范围：10m；分度值：0.1mm；最大允许误差:0.005mm。

3、裂隙灯显微镜平行线校准装置：纵向长平行线测量范围（0-20）mm；平行线两条线间距:0.1mm；平行度最大允许误差:0.1°。

4、裂隙灯显微镜校准装置：测量范围50-200IP/mm。

5、手术显微镜校准装置：测量范围25-100IP/mm。

功能介绍

1、带测微目镜的望远镜：

测微目镜测量范围:(0~6)mm；

读数鼓轮分度值是0.01mm（玻璃分划板分度值是1mm，读数鼓轮转一圈是100个格）；

测微目镜示值最大允许误差:0.01mm。

用途：作为辅助设备测量裂隙灯显微镜视角放大率。

使用方法：将专用玻璃线纹尺放在物平面中央，对显微镜调焦，并将视度调至零视度。用带测微目镜的望远镜对准显微镜目镜的出射光轴，通过测微目镜读出物平面上专用玻璃线纹尺上像的大小，读物面上专用玻璃线纹尺的读取长度和测微目镜相应读数，通过规程上给出的公式计算得裂隙灯显微镜视角放大率。

2、裂隙灯显微镜放大倍率校正仪：-相当于规程要求的标准玻璃线纹尺

测量范围10mm；

规格：0.1mm；

最大允许误差：±0.005mm；

工作原理：

把裂隙灯显微镜放大倍率校正仪放入尼康或者奥林帕斯镜头支架连接到裂隙灯显微镜，调节镜头光学系统使之平行于裂隙灯显微镜光学系统，通过可调节亮度的光源和往返调焦把0.1mm间隔的分划刻线照亮在裂隙灯显微镜观测面上，通过裂隙灯显微镜目镜上的数字倍率计能够拍照得到图像，然后即可用数字倍率计读取像面上的间隔误差，于是得到光学系统放大倍率。

校准放大倍率校准需配置智能倍率计（含加密狗、软件）：数字分辨率：0.001mm，最大允许误差：±0.005mm。此倍率计可同时作为生物显微镜标准器。（检测放大倍率必须和倍率计联合使用，因为裂隙灯显微镜目镜一侧没有读数功能）

3、裂隙灯显微镜平行线正仪-相当于规程要求的专用玻璃平行尺

纵向长平行线测量范围（0-20）mm；

平行线两条线间距:0.1mm；

平行度最大允许误差:0.1°。

圆形靶标是可以旋转的，方向不做标注。

工作原理：

把裂隙灯显微镜放大倍率校正仪放入尼康或者奥林帕斯镜头支架连接到裂隙灯显微镜，调节镜头光学系统使之平行于裂隙灯显微镜光学系统，通过可调节亮度的光源和往返调焦通过可调节亮度的光源把0.1mm间隔的分划刻线照亮在裂隙灯显微镜观测面上，通过裂隙灯显微镜目镜上的数字倍率计能够拍照得到图像，然后即可用数字倍率计读取像面上的间隔误差，于是得到平行线间隔并比较平行线两侧宽度。

平行线不做横向测量，

4、裂隙灯显微镜校正仪：50—200IP/mm。

把裂隙灯显微镜放大倍率校正仪放入尼康或者奥林帕斯镜头支架连接到裂隙灯显微镜，调节镜头光学系统使之平行于裂隙灯显微镜光学系统，通过可调节亮度的光源和往返调焦，通过尾端光源的亮度的把分辨力板照亮在裂隙灯显微镜观测面上，通过裂隙灯显微镜目镜直接观测分辨力板上的某个相近清晰目标，即可判断分辨力。

5、如需校准手术显微镜可配置手术显微镜校正仪：25—100IP/mm。

使用方法与裂隙灯显微镜分辨力校正仪类似。
