顶板离层指示仪是煤矿、金属矿山等工程中用于监测顶板岩层离层情况的关键设备，通过实时测量顶板离层量，为工程技术人员提供科学依据，以评估支护效果，预防冒顶、片帮等事故，确保安全生产。以下是该产品的详细安装方法：
一、安装前准备
- 检查设备完整性：

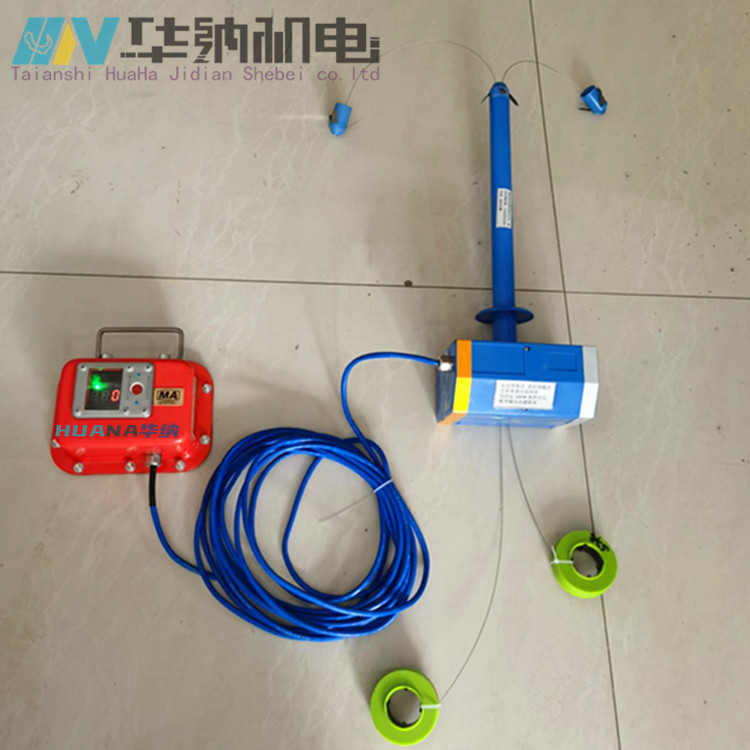

- 确认LBY-2托盘式顶板离层指示仪各部件齐全，包括基点锚头、测绳、套筒、内测筒、外测筒、防水牌等。
- 检查测绳是否完好，无断裂或磨损现象。
- 准备安装工具：
- 准备锚杆钻机、Φ27mm或Φ28mm合金钢钻头、中空六棱钎子、安装杆等工具。
- 准备记录本和笔，用于记录安装过程中的关键数据。
- 确定安装位置：
- 根据巷道顶板岩层情况和监测要求，选择合适的安装位置。一般安装在巷道正中位置，误差不超0.3m。
- 在断层、围岩破碎带、应力集中地段、巷道交叉点等特殊地点，需增设顶板离层指示仪。
二、安装步骤
- 钻孔：
- 使用锚杆钻机和Φ27mm或Φ28mm合金钢钻头，在选定的安装位置垂直巷道顶板打孔。
- 钻孔深度需根据该地点附近锚索的锚入深度确定，一般比锚索锚入深度深1m，以确保深基点锚头能固定在稳定岩层内。
- 安装深基点锚头：
- 用安装杆将深基点锚头推入钻孔底部，直至设计位置（一般固定在钻空深部5m处稳定岩层内）。
- 抽出安装杆后，手拉一下钢丝绳，确认锚固器已锚固牢固。
- 安装浅基点锚头：
- 用安装杆将浅基点锚头推入钻孔内，直至设计位置（一般固定在钻孔2-2.5m处，即钻杆端部位置）。
- 抽出安装杆后，手拉一下钢丝绳，确认锚固器已锚固牢固。
- 安装套管与连接测绳：
- 安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm。
- 将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。确保连接牢固可靠。
- 对准刻度：
- 将外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
- 将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳。
- 记录初始值：
- 安装完毕后记下深浅基点刻度的初始值，以便后续观测记录。
三、安装后检查与调试
- 检查安装质量：
- 确认顶板离层指示仪安装牢固，无松动现象。
- 检查测绳是否自然下垂，无缠绕或卡阻现象。
- 调试与校准：
- 轻轻拉动测绳，确认内测筒和外测筒能自由滑动，无卡阻现象。
- 根据实际情况，对顶板离层指示仪进行校准，确保测量准确性。
- 挂牌管理：
- 对顶板离层指示仪进行编号，并悬挂管理牌板。牌板内容应包括仪器编号、安装位置、安装日期、初始值等信息。
- 牌板应悬挂在顶板离层指示仪旁，面向人行道，便于观察和记录。
四、观测与记录
- 定期观测：
- 巷道顶板离层观测应定期进行，一般每天至少观测一次。在特殊区域或读值变化较快的离层仪，应增加观测频率。
- 观测时应记录锚杆锚固范围内和范围外的离层量，以及总离层量。
- 数据记录与分析：
- 建立顶板离层指示仪观测台账，由当班验收员如实填写观测数据。
- 对观测数据进行分析处理，发现异常及时上报并采取相应措施。
