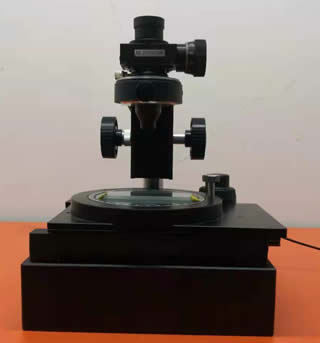

TL-571读数显微镜检定装置

  通量科技（南通）有限公司TL-571读数显微镜检定装置遵照JJG571-2004《读数、测量显微镜》计量检定规程要求，开展对读数显微镜进行计量检定。

本检定装置可以通过反射光也可以通过底座提供透射光检定读数显微镜。装置是由大理石基座和上面的纵横向移动工作台、圆工作台及支撑臂架组成。操作方便快捷，观测舒适，测量准确稳定可靠。

技术参数

立柱高度:250mm；粗调高度：5mm，微调高度：1mm；

横向测量范围大于:75mm；

纵向测量范围大于:55mm；

水平方向:360°可旋转；

圆工作台尺寸： Φ100mm；

纵横向工作台尺寸：180mm X155mm。

工作原理

在台面上放置标准玻璃线纹尺提供给在臂架上的读数显微镜瞄准。经过与标准线纹间隔比较测量，完成检定工作。

标准玻璃线纹尺客户需选定

第一种：标准玻璃线纹尺测量范围1mm，最大允许误差MPE:0.002mm

第二种：标准玻璃线纹尺测量范围10mm，最大允许误差MPE:0.005mm

第三种：标准玻璃线纹尺（测量范围客户自选）

操作方法

第一:先把读数显微镜检定装置的臂架升高或降低，直到在目镜里看清工作台的刻尺。

第二:可以移动纵横向工作台，使尺的初始位置对齐读数显微镜0位。第三:如果两个尺不平行，这个时候旋转圆工作台使两个尺处于平行状态，消除由此带来的误差。
